WR-LNA-3500 低噪聲放大器
2017-07-1909:07:59 來源:

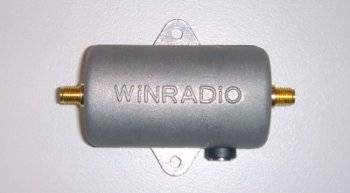

這個裝置含有一個極低噪聲系數的前置放大器，工作范圍為30~3500MHz，不僅與 WiNRADiO 的 VHF/UHF 接收機完美匹配，也能夠用于改進很多第三方接收機的靈敏度。
放大器使用了最新的硅鍺異質結構場效應晶體管（SiGEHBT），從而在高增益、低噪聲系數和優良的第三方截聽方面獲得最好的性能。
這個裝置放在一個堅固的鑄模外殼里，可以安裝在室內，也可以放在戶外；可以本地供電，也可以通過同軸電纜供電。
萬瑞 WR-LNA-3500 低噪聲放大器尤其適合用于萬瑞 G3 系列 VHF/UHF 接收機，如 WR-G305i 和 G305e 接收機，連接它以后最小可識別信號的電平可以達到大約-140dBm。放大器還含有一個匹配的高通濾波器，以消除來自調幅廣播和短波頻率的干擾。
安裝
方法1：
放大器通過 SMA 插口和相配的低損耗同軸電纜，連接到天線和接收機，對于這種安裝方式，電直接加到下變頻器上。建議使用濾波性能好的電源，最好是線性電源，如萬瑞 SF-41 系列（隨放大器一起提供）。
方法2：
還有一種選擇，放大器可以放在靠近天線的地方，通過同軸電纜供電。在接收機端，通過萬瑞 WR-BT-3500“T 形偏壓”裝置注入電源，如果天線距接收機很遠，這個選件可以使電纜損耗最小。
技術指標
類型 | 極低噪聲系數放大器 | IP3 | 30 dBm @ 500 MHz |
工藝 | 硅鍺HBT，鋁壓鑄件外殼 | 插口 | 2 x SMA，電源插口(中心為正極) |
頻率范圍 | 30 ~ 3500 MHz | 電源 | 7-15V DC @ 150 mA 最大 |
增益 | 20 dB @ 500 MHz | 體積 | 60 x 35 x 30 mm(不含插口) |
噪聲系數 | 1.7 dB @ 500 MHz | 重量 | 105克 |
